圖1 被動式超低能耗建筑專業委員會成立大會

為指導和規范被動式超低能耗建筑示范項目建設，實現大規模推廣和復制，河南建筑科學研究院聯合河南五方合創建筑設計有限公司、中國建筑科學研究院、綠建斯維爾、鄭州大學、河南省城鄉規劃設計研究總院等單位共同編制《河南省被動式超低能耗居住建筑節能設計標準》，目前已完成標準初稿，正在征求意見，預計2017年底頒布實施。

開展技術交流合作
為提升被動式超低能耗建筑技術水平，河南省多次邀請住房和城鄉建設部和國內知名專家在鄭州、洛陽等城市召開被動式超低能耗建筑技術研討會；還組團參觀學習中國建筑科學研究院近零能耗建筑示范樓、秦皇島“在水一方”、哈爾濱“溪樹庭院”、青島中德生態園被動房等項目。除此之外，河南省還鼓勵本省企業參加國內外各類被動式超低能耗建筑技術聯盟，支持將新技術、新材料、新設備、新產品引進河南，建設生產基地，促進本省建筑產業的轉型升級。（圖2）

圖2 中德被動式超低能耗建筑技術座談會（洛陽）

建設示范項目

為展示被動式超低能耗建筑新技術、新產品和研究成果，發揮示范項目的引領帶動作用，海馬集團、建業集團、河南五方合創建設設計有限公司等房地產開發商和設計單位積極推動工程項目落地，正在進行五方企業館、海馬國際商務中心、鶴壁淇水灣小學1#辦公樓等多個項目的示范工作，并且鄭州市已明確到2020年要完成不少于60萬m2的被動式超低能耗建筑。

五方企業館

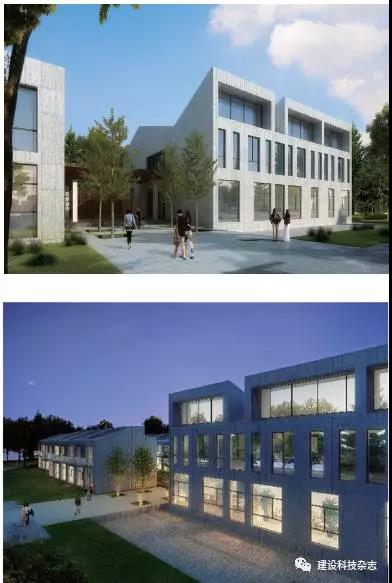

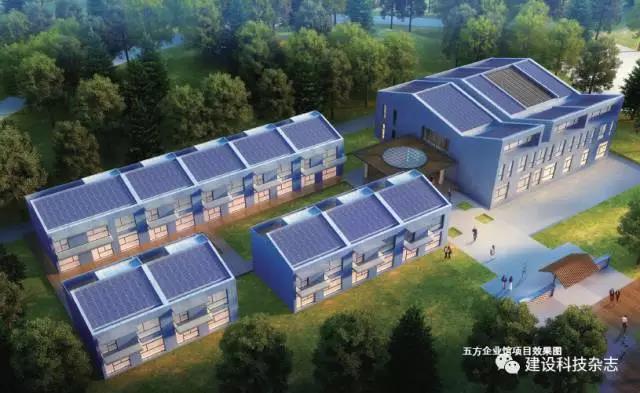

圖3 五方企業館項目效果圖

五方企業館位于鄭州市二七區西崗建筑藝術體驗園內，總建筑面積3500平方米，地上兩層，項目以“示范、展示、體驗和交流”被動式技術為目的進行設計，使用功能為辦公、會議和公寓，計劃于2018年10月竣工，項目設計單位為河南五方合創建筑設計有限公司。項目參照德國PHI被動房標準和體系進行設計，中原地區第一個被動房項目，力爭取得德國PHI認證、中國被動式超低能耗建筑聯盟認證和三星級綠色建筑評價標識。(圖3)

五方企業館外墻保溫材料采用200mm厚的巖棉板，傳熱系數為0.156W/(m2·K)，屋面保溫材料采用200mm厚的擠塑聚苯板，傳熱系數為0.187W/(m2·K）。外門窗設置有活動外遮陽措施，采用窗框的傳熱系數為0.8W/(m2·K)、玻璃的傳熱系數為0.6W/（m2·K），實現冬季利用門窗得熱、夏季減低門窗得熱的效果。女兒墻、陽臺、錨固件等熱橋部位進行斷熱橋處理。建筑氣密性不大于0.6h-1。

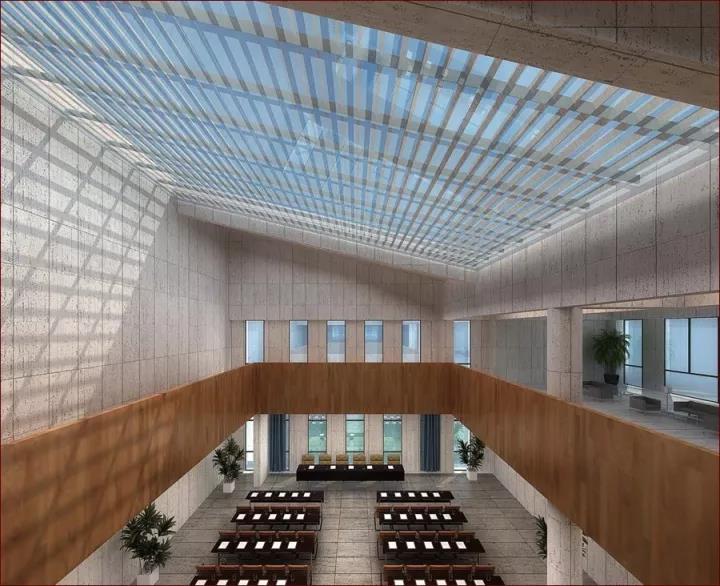

五方企業館項目室內效果圖

該項目能源系統充分利用可再生能源，采用了地源熱泵空調系統進行供暖、供冷和太陽能光伏發電系統進行照明和作為動力來源。同時還設置了新風熱回收裝置，充分利地道風，實現顯熱80%、潛熱60%的熱回收效率。為長期觀察和分析建筑的能耗運行情況，五方企業館還設置了能耗監測平臺，以期實現對各類超低能耗建筑技術對能耗影響的評估和優化。

經過精細化的設計， 該項目的年供暖需求達到13kWh/(m2·a），年供冷需求為14kWh/(m2•a），年供暖、供冷和照明一次能源消耗量為45kWh/(m2·a）。

鶴壁淇水灣小學1#辦公樓

鶴壁淇水灣中小學1#辦公樓被動式低能耗建筑示范項目位于鶴壁市天山路路西，項目總建筑面積2457m2，地上4層，建筑高度15.15m，建筑朝向北偏西，體型系數為0.39，一層層高3.9米，主要功能為辦公室、機房、廣播室，二至四層為辦公室和會議室。項目開發單位是鶴壁建業住宅建設有限公司，技術支持單位是中國建筑科學研究院。（圖4）

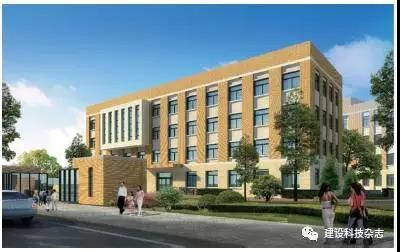

圖4 鶴壁淇水灣小學1#辦公樓

淇水灣小學1#辦公樓的外墻、屋面和女兒墻保溫材料均采用導熱系數為0.033W/(m·K）的石墨聚苯板，外墻傳熱系數為0.20W/(m2·K），屋面和女兒墻的傳熱系數為0.16W/m2·K）。外窗采用三玻雙Low-E塑鋼窗，傳熱系數為1.1W/(m2·K），并設置有可調外遮陽。外門采用雙層中空玻璃的斷橋鋁合金門，并設置有門斗，外門窗的氣密性均為8級。

能源系統以地源熱泵為主要供冷、供熱能源來源。還設置了高效新風熱回收系統，全熱回收效率為70%。為保證良好的室內空氣品質，該項目設置有室內PM2.5凈化和CO2濃度控制裝置。該項目的年供暖需求達到8kWh/(m2·a），年供冷需求為10.7kWh/(m2•a），年供暖、供冷和照明一次能源消耗量為46kWh/(m2·a）。

面臨的主要挑戰

由于起步時間晚，河南省在發展被動式超低能耗建筑方面還存在以下幾點挑戰：一是對被動式超低建筑的認識存在偏差，人們普遍認為“被動式超低能耗建筑就是高成本建筑”。但隨著生活水平的提高和消費升級的需求，人們對生活環境和居住品質的要求也越來越高，被動式超低能耗建筑能夠提供更高的居住品質，給人們更好的居住生活，因而會產生一定的增量成本。但受傳統觀念的影響，人們一直用常規建筑的建造成本與之相比較，這是不合適的，在一定程度上阻礙了被動式超低能耗建筑的發展。二是標準體系有待完善，目前正在編制的《河南省被動式超低能耗居住建筑節能設計標準》，即將出臺，并且被動式超低能耗建筑的施工、驗收、檢測、評價和運營管理等方面的標準也急需編制。三是激勵政策不足，被動式超低能耗建筑的財政獎勵政策、土地供應、項目審批等方面的激勵措施，正在上報中，還未出臺。四是產業支撐能力不足，高性能的密封、防水材料生產企業，高效設備生產企業數量較少，產業基礎薄弱。

下一步的工作計劃

為加快推動被動式超低能耗建筑在河南省的發展，完成三年行動計劃的目標，河南省計劃從以下幾方面開展下一步的工作：

加強技術集成創新

支持省屬科研院所、高等院校和骨干企業聯合開展被動式超低能耗建筑共性技術和重大關鍵技術研究，圍繞被動式超低能耗建筑設計、施工和驗收、材料等方面開展一批新技術、新材料、新設備、新工藝的科研項目研究，形成適宜河南的被動式超低能耗綠色建筑成套技術應用體系和全產業鏈體系。加強裝配式低能耗建筑關鍵技術研究，實現被動式超低能耗建筑部品部件的標準化、工業化和裝配化。鼓勵清潔取暖技術、綠色農房建設技術與被動式超低能耗建筑融合發展。

健全技術標準體系

結合河南實際情況，加快不同建筑類型的被動式超低能耗建筑設計、施工、驗收、評價和運行圍護的技術標準、圖集的編制工作，為被動式超低能耗建筑發展技術依據。

進一步完善激勵政策

盡快出臺促進被動式超低能耗建筑發展的政策文件，明確總體目標、重點任務、獎勵標準和具體的土地、財政、稅收和金融激勵措施，為被動式超低能耗建筑發展提供政策支持，引導其健康有序發展。

積極培育產業基地

積極培育高品質、高性能的密封、防水和高效設備生產企業，打造產業集聚平臺，促進被動式超低能耗建筑發展。

開展示范項目

結合當前重點工作，加快被動式超低能耗綠色建筑在重點區域、重點項目中落地，發揮示范項目輻射作用。被動式超低能耗示范項目應與清潔取暖工作任務和目標相結合，實現被被動式超低能耗建筑在城市和農村的同步發展；應與裝配式建筑工作任務和目標相結合，及時總結經驗并推廣。
