近日北京遭遇了一場暴雨，

真是豪雨壓京，

城市內澇隨處可見，

然而有600年歷史的故宮卻沒有出現積水，為何？

故宮排水系統簡介：

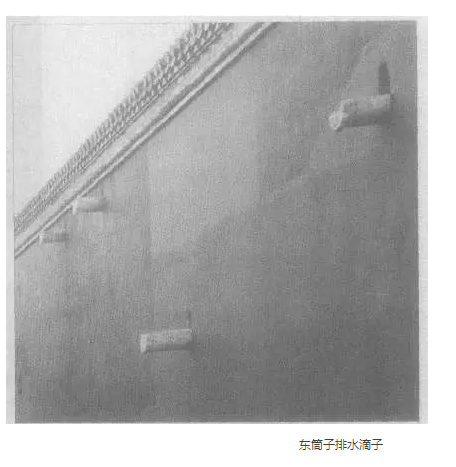

紫禁城的排水有明暗兩套系統。明排水是通過鋪地做出泛水，通過各種排水口、吐水嘴排到周邊河中，暗排是通過地下排水道將水排到河里，而這條河就是內外金水河。據其介紹，承德避暑山莊也是這樣建設的排水系統。歸納起來，一句話，整個系統，通過明暗等手段，到達一個目的：匯總往外排。

這些被排出的水，通過北高南低的地勢瀉入內金水河流出。故宮的排水，正是綜合了各種排水法，既有地下水道，又有地面明溝，這些或大或小、或明或暗、縱橫一氣的排水設施，能夠使宮內90多個院落、72萬平方米面積的雨水通暢排出。

——排水系統經歷600年——

據《元史》記載，至元二十八年（1291）七月己未，“雨壞都城，發兵二萬人筑之”，57年后的至正八年五月，“京師大霖雨，京城崩圯”。

而后，水災不絕。據《明英宗實錄》記載：景泰五年（1454）七月，京師霖雨，九門城垣塌決者甚多。萬歷三十五年（1607）閏六月，順天府大雨如注，晝夜不止，經二旬。雨潦浸貫城，長安街水深五尺，洼者深至丈余，各衙門皆成巨浸。

上述史料顯示，在明朝英宗時期，雖九門城垣塌決，但是紫禁城顯然比元大都巋然淡定，沒有出現“雨壞”局面。而萬歷年間的20天連續大雨，長安街出現積水，但故宮沒有大面積積水情況發生。

永樂十八年（1420）落成的紫禁城的排水系統經受了考驗，原因到底何在？

——城外三道防線預防內澇——

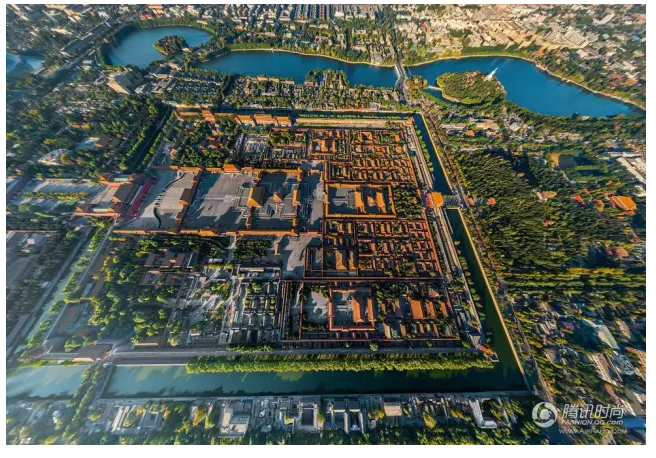

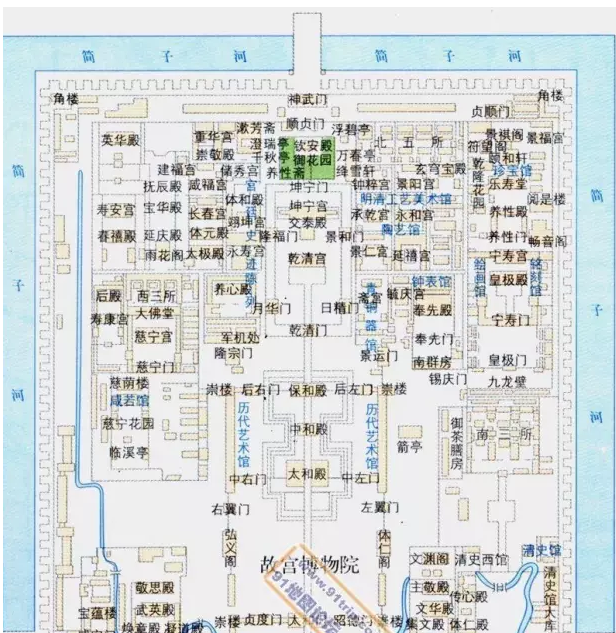

據專家介紹，從地勢上看，北京北依燕山，東臨渤海，西北高東南低，所以水向東南流。從紫禁城來看，北門神武門地平標高46.05米，南門午門地平標高44.28米，差約2米。其排水設施充分利用了這一地形特點而建。

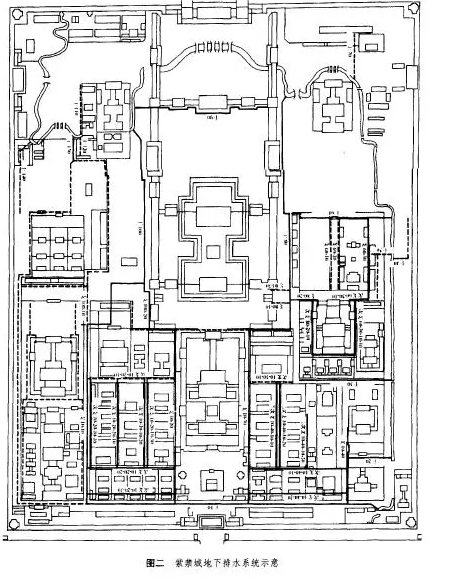

疏通各個宮殿院落的排水系統有干線、支線，有明溝、暗溝、涵洞、流水溝眼等，經過精心測量、規劃設計和施工，每年固定時間淘挖養護。值得一提的是，在城外安排了完整的排水系統，減輕了城內的負擔。

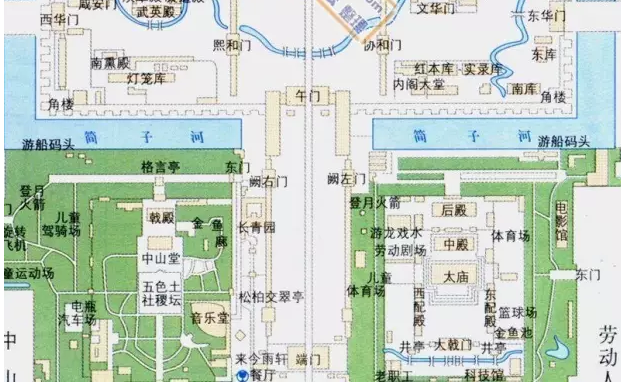

紫禁城外至少有三道防線：

一是明內城護城河及大明濠、太平湖；

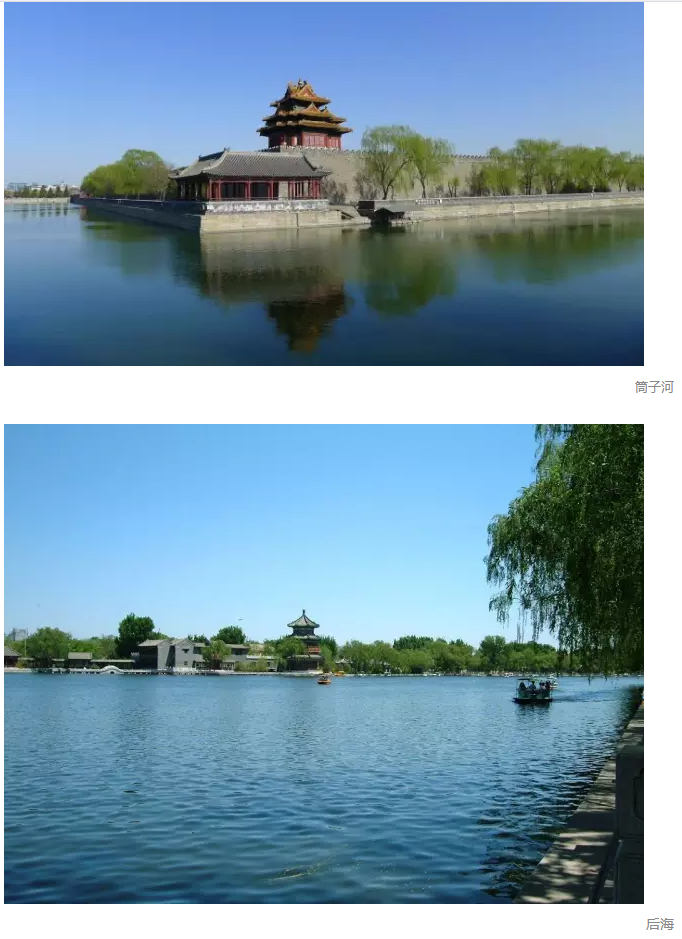

二是西苑太液池和后海；

三是外金水河和紫禁城的筒子河（護城河）。

這些河渠一方面可用于城市供水，另一方面汛情之下亦可用于排水，先在外圍保證不至于大量雨水和山洪流入紫禁城。

——排水主干道內金水河——

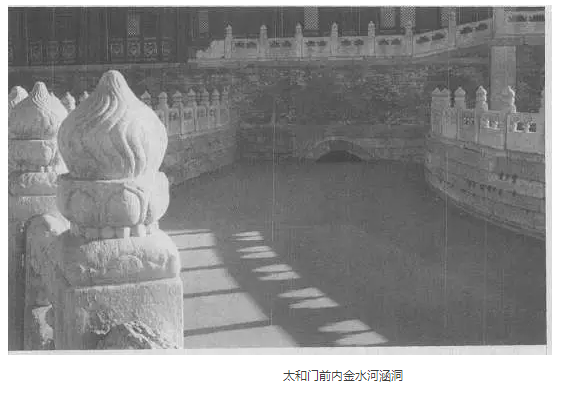

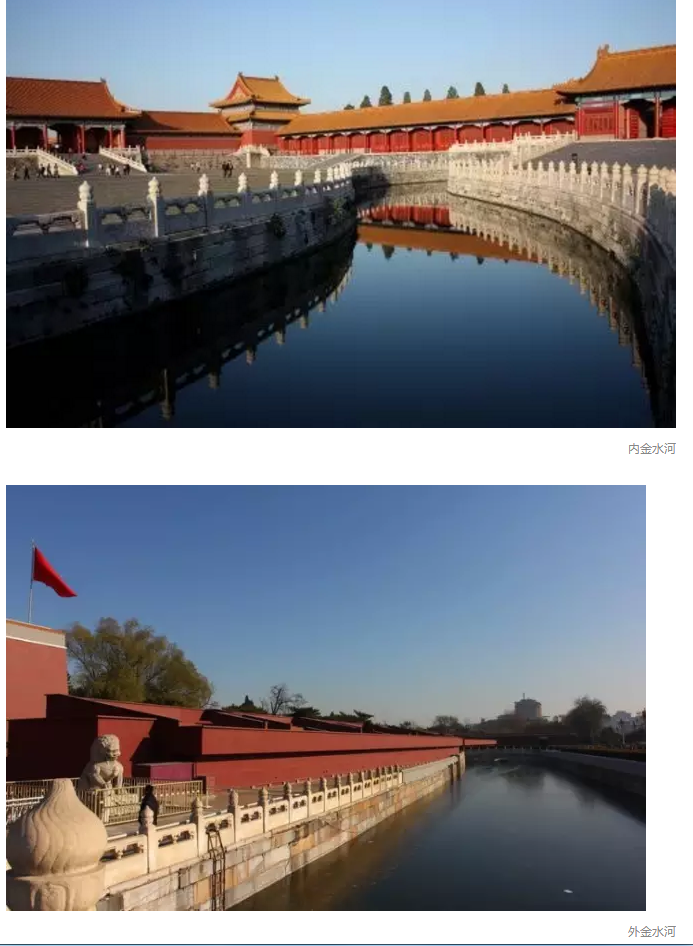

內金水河是紫禁城的內河。在紫禁城西北角樓偏東的南河幫上，有一石砌券洞，便是內金水河流入宮內的進水口，設有控水閘，可以控制水位高低，遇汛則可以關閉。

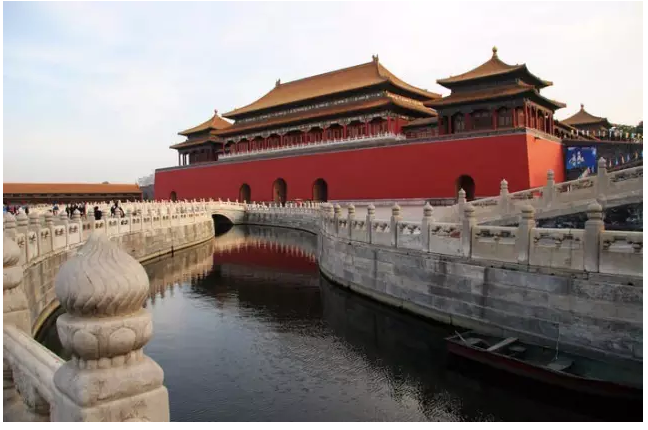

按照專家的說法，內金水河所引為西郊玉泉山水，因西在五行中屬金，“金生麗水”，故名金水河，“由神武門西地溝引護城河水流入宮內，沿西一帶經武英殿前，至太和門前金水橋下，復流經文淵閣前至三座門，從鑾駕庫東南出紫禁城。”

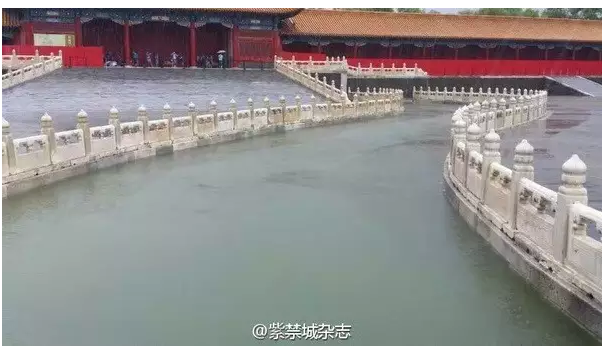

內金水河全長2000多米，河幫、河底通用白石鋪砌。河道曲折蜿蜒，或隱或現，傳流整座紫禁城。不止用于美化環境、欣賞魚藻，在興建施工時，它是建筑用水的來源，而平時也是作為城內井水之外，消防用水的來源。

紫禁城內大小90多個院落，通過本院的排水溝道，利用北高南低的地勢就近排入地下暗溝，最后都匯流于內金水河，再至東華門南隅的水閘流出，與外金水河匯合。

——匯總內金水河——

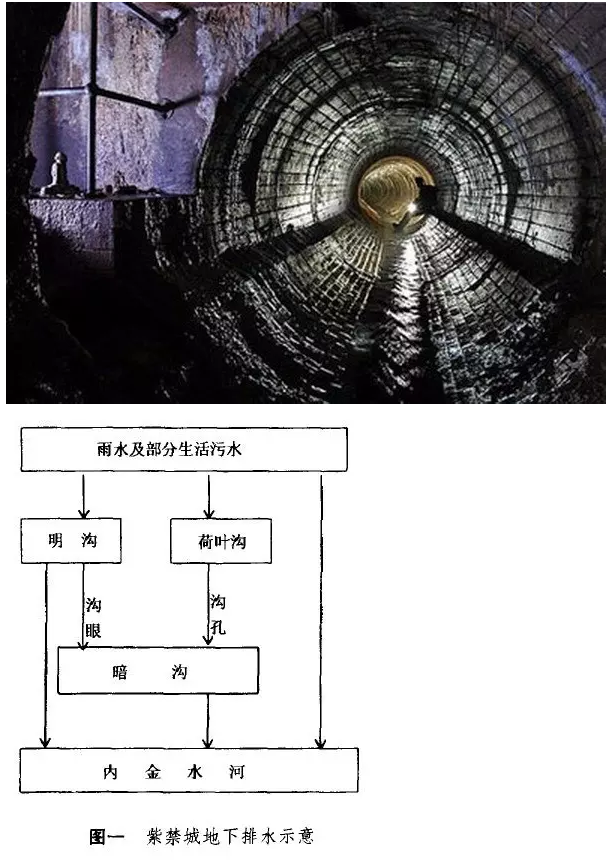

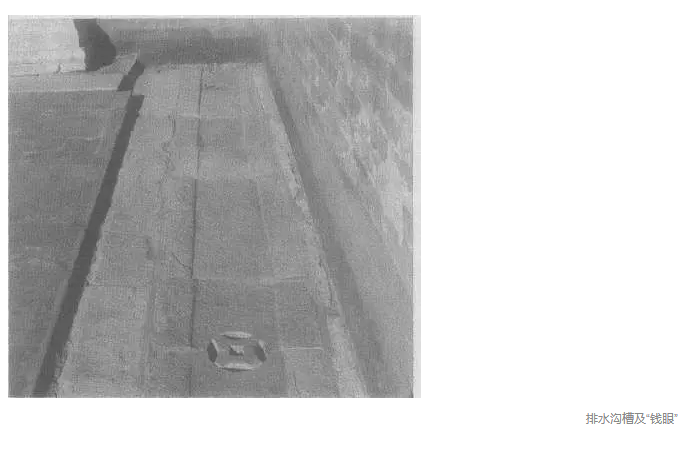

紫禁城占地面積72公頃，庭院都是中高邊低、北高南低，遇雨首先流入四周房基下的石水槽，亦即明溝。臺階或建筑物之類的障礙物則都開有券洞，亦即溝眼，方便地面水穿過障礙物。地面或明溝的水再通過入水口流入地下。入水口多為方石板鏤雕成明清銅幣（大錢）形，即外圓中方鏤成5個空洞，可以進水，稱作錢眼。

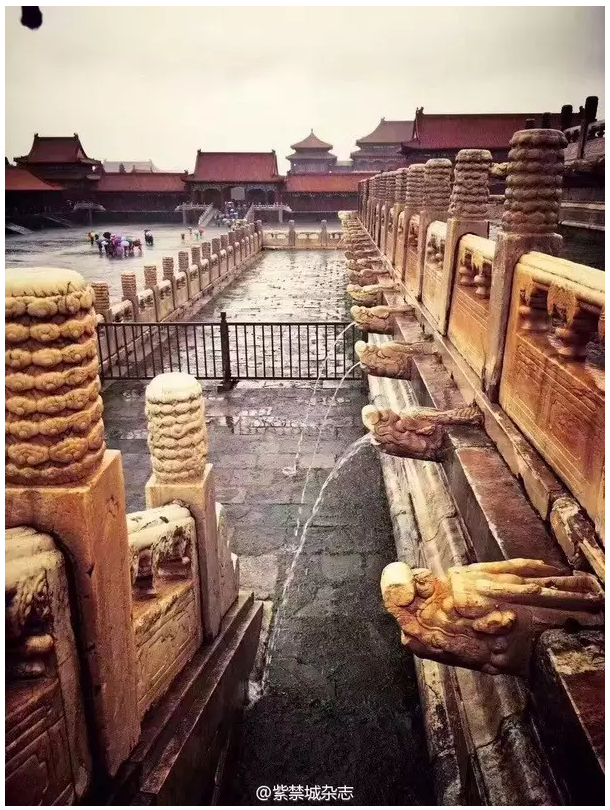

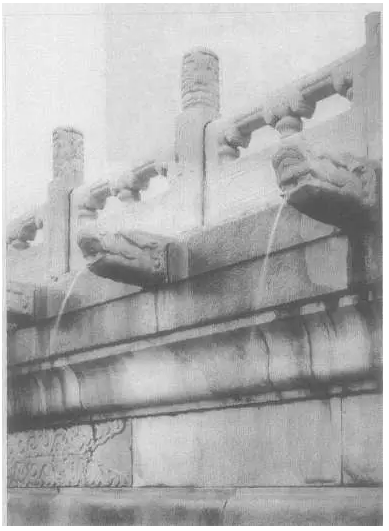

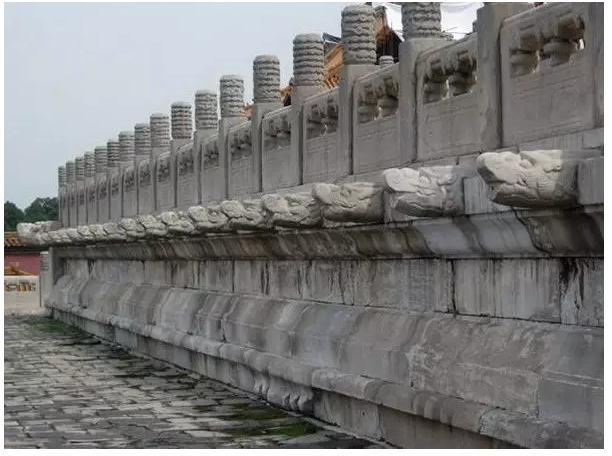

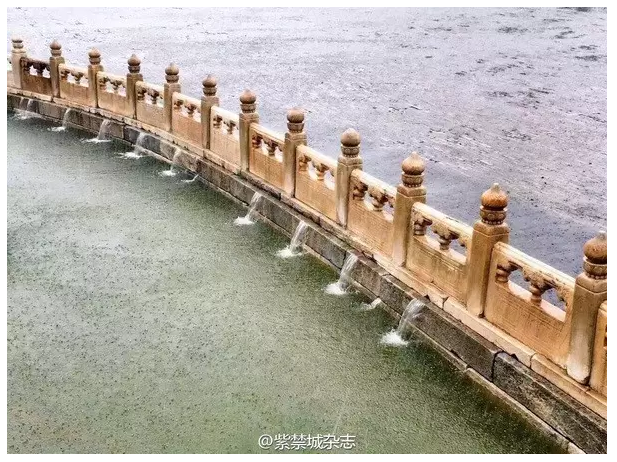

以故宮前三殿太和殿、中和殿和保和殿為例，前三殿建在8.13米高的三層臺基上，臺基四周欄桿的底部，有排放雨水的孔洞；每根望柱下還有一個雕琢精美的石龍頭，名曰“螭首”，其口內為鑿通的圓孔，也是輔助排水的孔道。每逢雨天，雨水從1142個排水孔噴出，呈現“千龍噴水”景觀，逐層下落，流到院內，使得臺面無積水。臺基四周設有石槽排水溝。

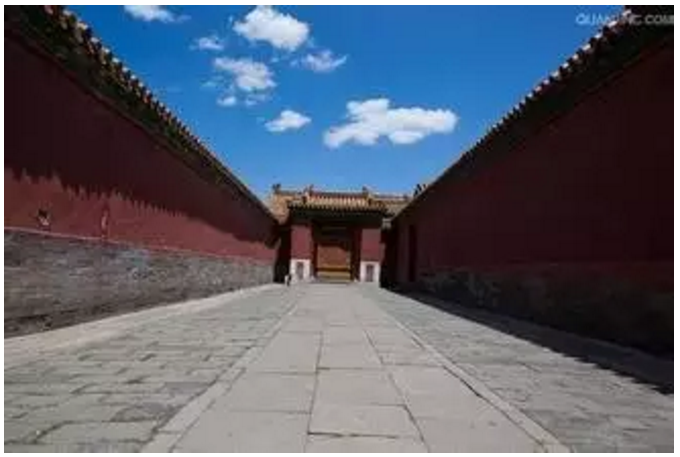

前三殿、后三宮都有一條南北向的御路。東西六宮等院落也都有南北向的甬道。御路、甬道均為中間高兩邊低的形式，順其地勢，雨水能夠直接從中間向兩邊排水。

如當太和殿的御路確定后，為使排水流暢，在鋪砌地面前還要確定水流方向并找好坡度，將雨水匯集到東西兩側的排水明溝，又稱荷葉溝內，引入院東南角的水溝門，經泊岸下的暗溝流入內金水河。

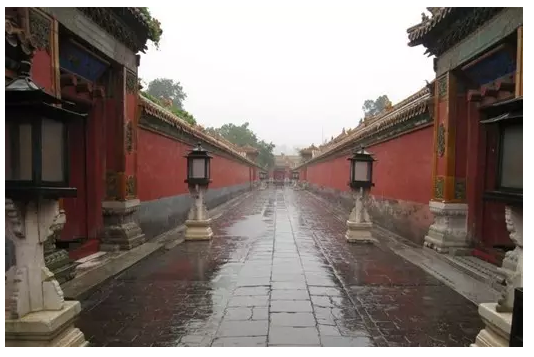

東西六宮諸院落基本為前后兩進，院落之間有長街相間隔。甬道把院落分成兩個排水區域，后院向前院排水，為使排水順暢，預先需要確定前后院的水流落差坡度，俗稱泛水。雨水自前院東西兩側水溝門經明溝，流入長街的暗溝內，再經支線匯入干線總匯于內金水河。

因為殿宇樓閣、假山亭臺、魚池花木的存在，御花園是故宮排水最復雜的地方。具體做法是先以御路將御花園分為東西兩個排水渠，其間再細分若干小排水渠。以每個小區域的最低點作為暗溝的入水口。暗溝相互連通，再與園外干溝貫通，形成地下排水網絡。

 ——多條縱橫溝渠內外排水——

在故宮北城墻內、紅宮墻外，即東西聯房前，有一條東西向的大干溝，深約1.5米，寬約六七十厘米。上蓋長方形石板，每隔20多塊石板就有4塊石板，兩邊鑿出四個豁口，對在一起則是16個小洞，以便雨水漏入。溝西端與城隍廟內的金水河相通，雨水則泄入該處。東端則沿宮墻向南延伸，成為南北縱向干溝，雨水流入清史館的金水河段。

除此之外，還有3條南北縱橫直接進入內金水河的溝渠。一條在東六宮冬眠和寧壽宮的夾道里，北通神武門內的緯溝，往南繞過御茶膳房往東，再往南注入文華殿東面的內金水河。其中又經分叉，西穿奉先殿南群房。由西南墻角穿出。自箭亭東側往南，由文華殿西墻外注入內金水河。

第四條南北溝渠自乾清門院內的西南角穿出，橫過內右門穿入養心殿南庫，然后由南庫穿出隆宗門外，往南折，至武英殿東面的斷虹橋處注入內金水河。

另外，東一、東二、西一、西二長街等小巷內都有短距離的南北向縱溝，分別接通乾清門內和乾清宮后向東、西泄水的緯溝和各宮廷院落的緯溝，利用中央高、四周低、北部高、南部低和某些小溝的中間高、兩端低的自然跌落，迅速將雨水匯總，排入內河，流出宮外。
